Almindeligt brugt albueforbindelsesmetode under rørledningskonstruktion
I den daglige rørledningskonstruktion er de mest almindelige rør- og albueforbindelser 90 ° og 45 ° (1,5D). Men under normale omstændigheder, når du bare rører ved rørledningen, ved du ofte ikke, hvordan du beregner størrelsen, hvilket fører til store huller eller forkerte vinkler, når rørene er forbundet. Vent på situationen. Nedenfor vil jeg introducere beregningsmetoden for almindeligt anvendte albuer:
Som vist i figuren ovenfor:

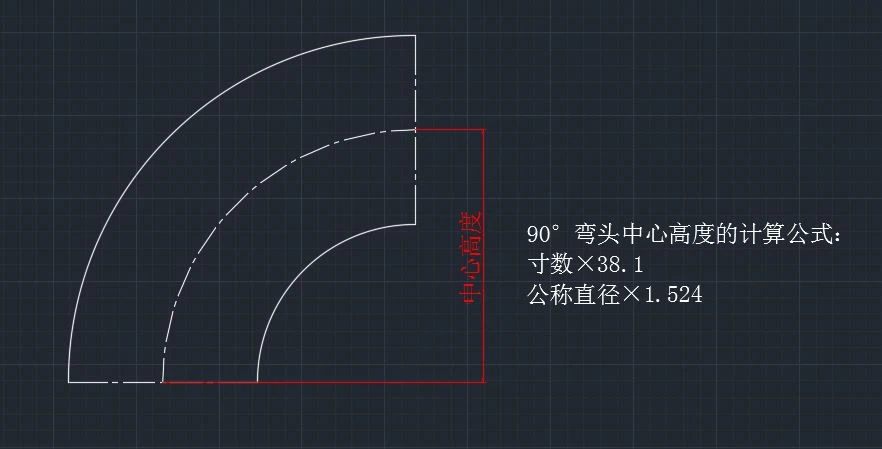

Beregningsmetoden for 90 ° albue er: tommer × 38,1, nominel diameter × 1,524
Hvis vores rør er 4 tommer, er vores beregningsmetode:
(1) 4×38.1=152.4
Den nominelle diameter svarende til 4-tommer røret er DN100, derefter er metoden:
(2) 100×1.524=152.4
Følgende er et eksempel baseret på den faktiske situation, der opstod under byggeriet:
Som vist i FIG:
Under konstruktionen ved vi, at højden på de to centre er 500, og rørdiameteren er DN100. Vi kan derefter beregne længden af den mellemliggende short.
Beregningsmetoden er: 100 × 1.524=152,4
500-152.4×2=195.2

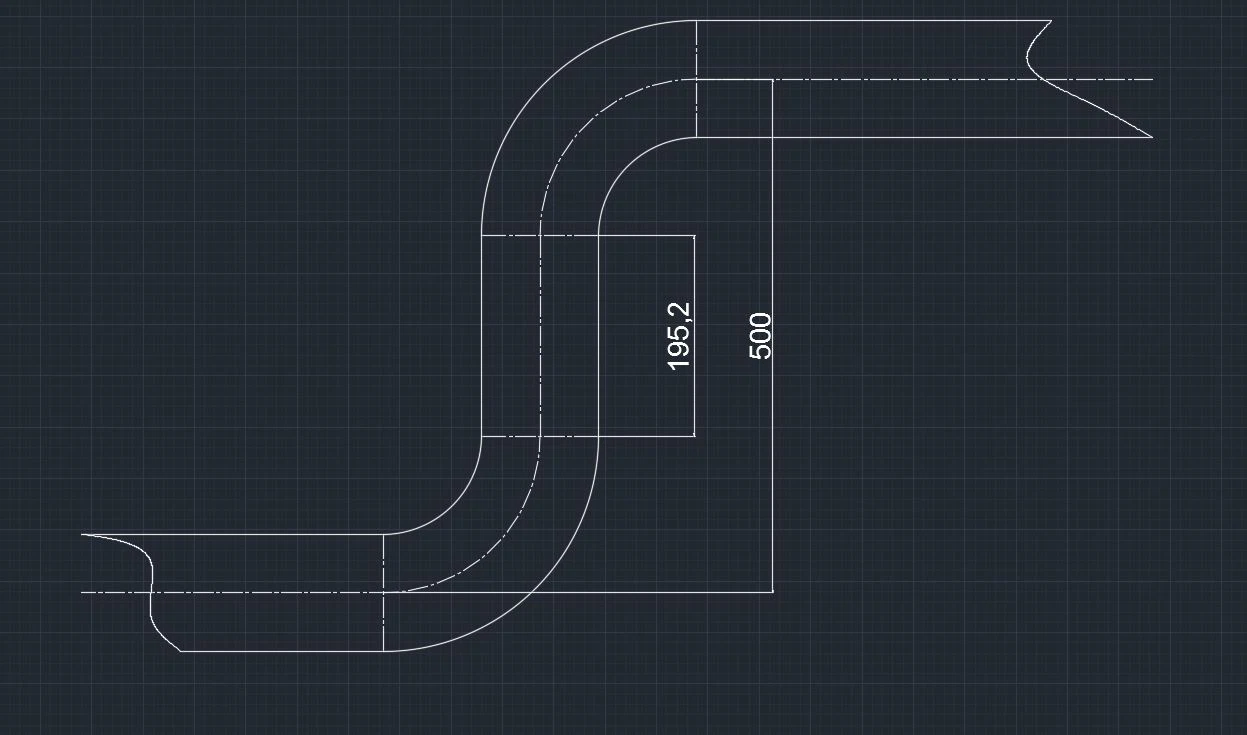

Som vist i FIG:

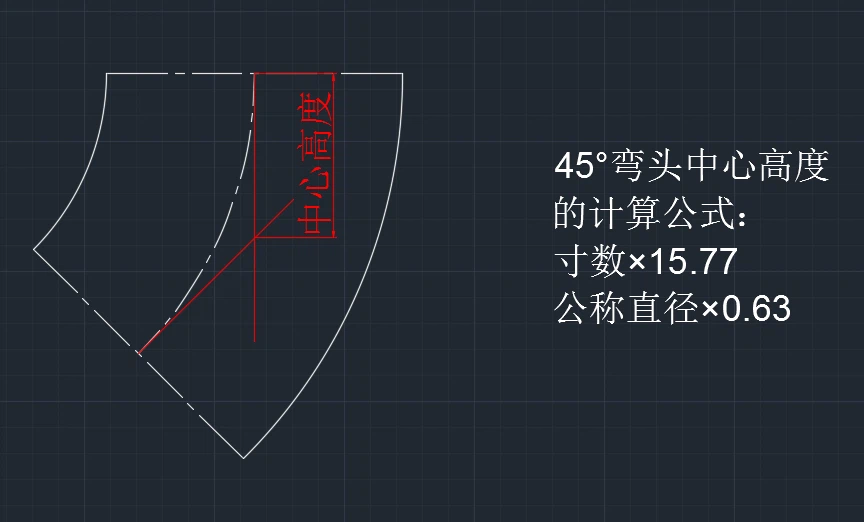

Beregningsmetoden for 45 ° albue er: inch × 15,77, nominel diameter × 0,63
Hvis vores rør er 4 tommer, er vores beregningsmetode:
(1) 15.77×4=63.08
Den nominelle diameter svarende til 4-tommer røret er DN100, derefter er metoden:
(2) 100×0.63=63
Følgende er et eksempel baseret på den faktiske situation, der opstod under byggeriet:

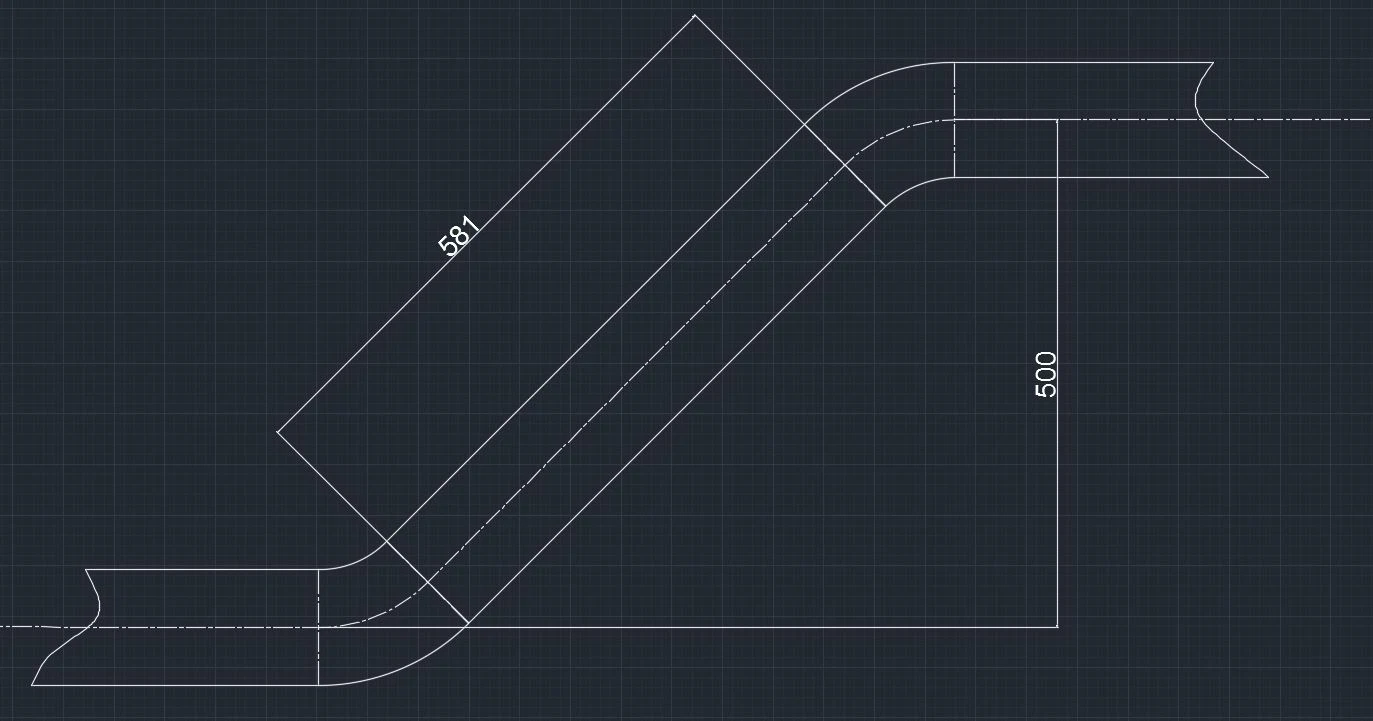

Som vist i FIG:
I konstruktionen ved vi, at højden på de to centre er 500 og røret er 4 tommer, så vi kan beregne længden af den korte samling. Beregningsmetoden er: 15,77 × 4=63,08
500×1.414-2×63.08=580.84
Ved at kombinere ovenstående metoder kan vi i høj grad forkorte produktionstiden for rørledningen og forbedre nøjagtigheden i daglig rørledningskonstruktion. Du kan også udføre pipeline -uddeling baseret på rørledningskonstruktioner.
